自吸式マグネットポンプ(GFRPP) SMXシリーズ（付帯装置・付帯機器）株式会社三工商会

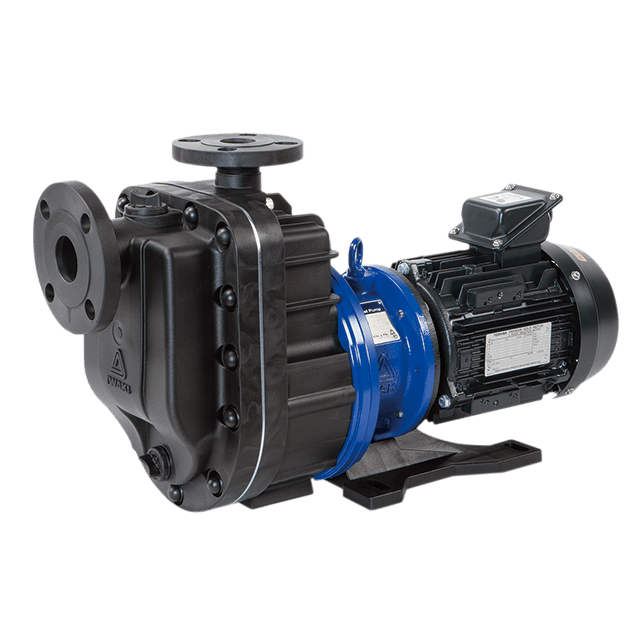

自吸式マグネットポンプ(GFRPP) SMXシリーズ

製品概要

最大吐出量範囲：90-440/90-520L/min
最高揚程範囲：13-25.5/11.5-37m
自吸限界高さ：4m
主要材質：GFRPP
所要動力範囲：0.4-3.7kW
吐出口径：25mm、40mm
液温範囲：0-80℃(液質により異なります)
シール方式：シールレス

用途	異常運転に強く,汎用性が高い自吸式マグネットポンプ

商品についてのお問い合わせ

特徴	●高比重液の扱いを考慮したモジュール設計です。市販モーターの取付けで取り扱い液の幅が大きく広がりました。 ●リアケーシング押さえの採用で、ポンプ部をシールしたままモーター部との脱着が可能になりました。シンプルで部品点数も少なく分解点検が容易に行うことができます。 ●定評ある弊社独自の新機構、セルフラジエーション構造（PAT.）を採用しました。異常運転時に発生する摺動熱を効率良く拡散・放熱します。さらに空運転時でもリアスラストとベアリングが接触しないノンコンタクト構造で、ポンプ部内の発熱抑制が図られています。 ●自吸方式はチャンバーや自吸弁を使わない気液分離方式。ポンプ部のパーツを総合的に見直すことで、自吸性能が大幅にアップしました（4ｍ-1分30秒）。
メーカー名	株式会社イワキ
メーカーURL	https://www.iwakipumps.jp/products/magnetic/600/smx/
